빅 헬리컬 파일(Big Helical pile)

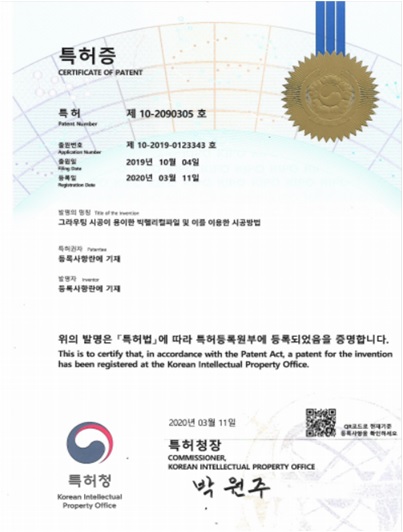

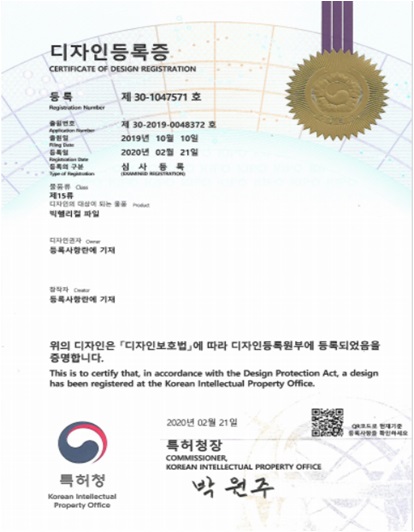

특허출원 제10-2019-0123343 디자인출원 제30-2019-0045636

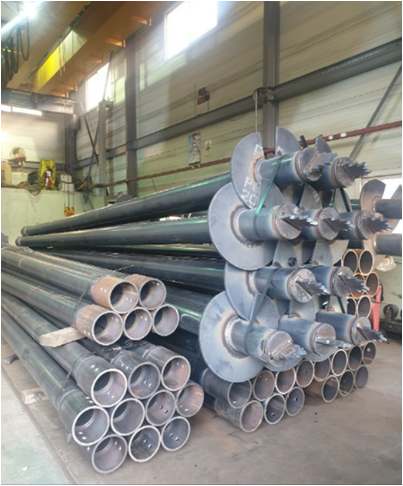

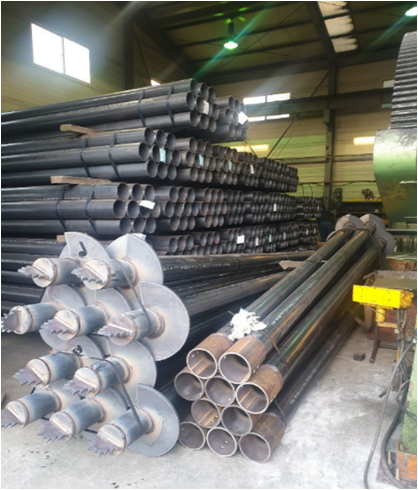

• 몰딩이 없는 고강도 특수강 STK490 재질로, 샤프트 선단에 직경 400mm ~ 500mm의 날개를 달아 마찰력을 증가시킨 "마찰 파일"입니다.

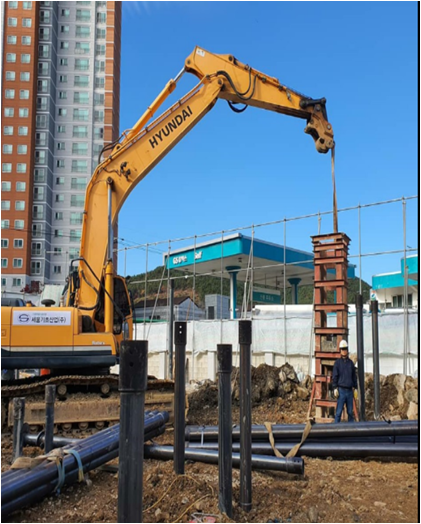

  굴삭기에 유압 모터를 장착하여 선천공 없이 회전 근입을 하는 무소음, 비배토 공법 으로 “좁거나 어려운 현장 여건에서도 빠르고 간편한 시공이 가능”합니다.

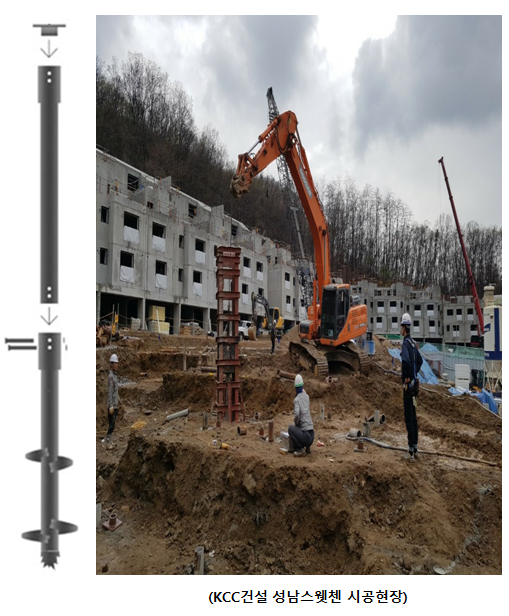

  파일 연결은 볼트 홀에 볼트를 체결하는 방식으로, 시공이 빠르고 간편하여 “가장 널리 쓰이고 있는 파일”입니다.


  PHC 파일과 강관 파일의 대체 상품으로 개발, 파일 총공사비를 절감하고 저소음, 저진동 공법으로 민원발생이 없고 공사기간을 50% 이상 단축하도록 개발되었습니다.

•

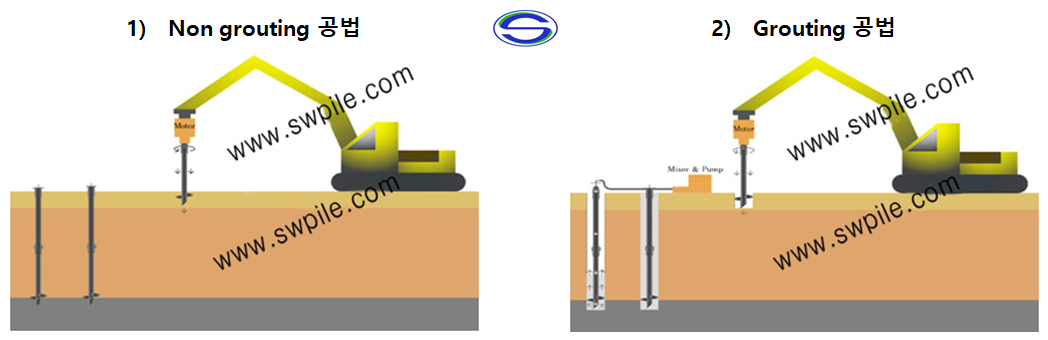

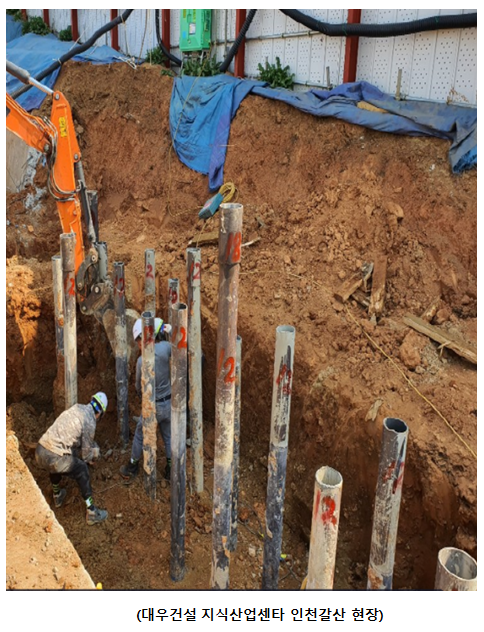

• 1. Non Grouting 공법

  파일 선단에는 직경 400mm ~ 500mm의 정방향 날개와 300mm의 역방향 날개가 부착되어있어 “선단지지력(End Bearing Capacity)과 주면마찰지지력을 확보” 할 수 있습니다. (특허 제10-2090305호)

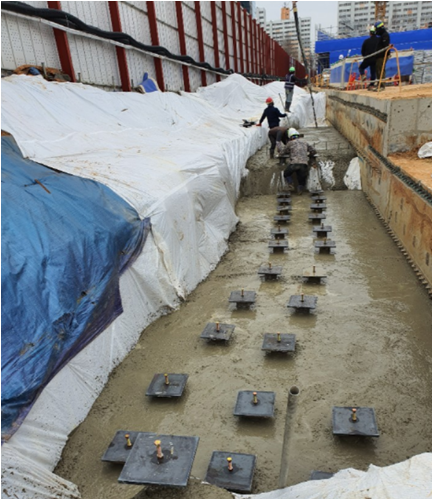

  완료된 파일은 파일두부 설계 레벨에 따라 수평 Cutting을 실시합니다.

  소음에 민감한 도심지 아파트 동 출입구, 램프 구간, 어린이집, 또는 엘리베이터 부지 현장 등 장소가 협소하여 타 파일 시공이 불가한 현장에 적합합니다.


•

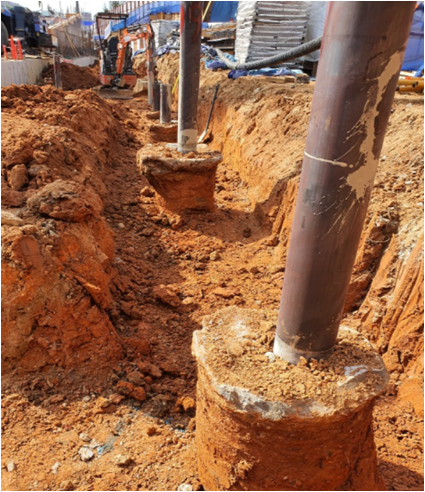

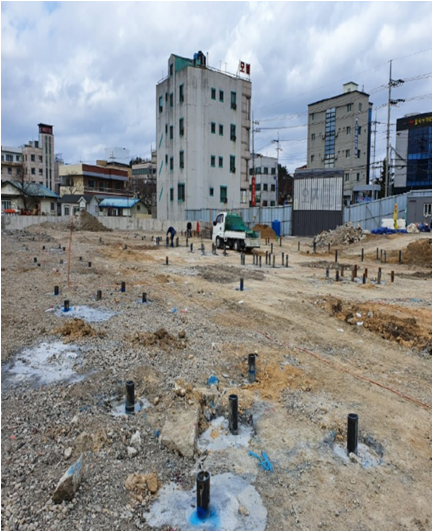

• 2. Grouting 공법

  파일 선단에 직경 400mm ~ 500mm의 날개를 부착, 선천공 없이 회전 근입하여 목표 지지층까지 근입시키고, 선단의 정방향날개와 역방향 날개에 의해 생긴 홀에 그라우팅을 하여 “선단지지력(End Bearing Capacity)과 주면마찰지지력(Skin Friction Force)을 확보, 허용 지지력을 극대화 시키는 공법”입니다.”
  완료된 파일은 파일두부 설계 레벨에 따라 수평 Cutting을 실시합니다.

  아파트 동 출입구, 램프 구간, 어린이집 등 근생 시설, 저층 오피스텔, 상가, 빌라, 방음벽, 소방댐 등 소구경 파일로는 시공이 불가능한 현장이나, 소음에 민감한 현장, 장소가 협소하여 천공기가 들어가지 못하는 현장에 적합합니다.

•

•

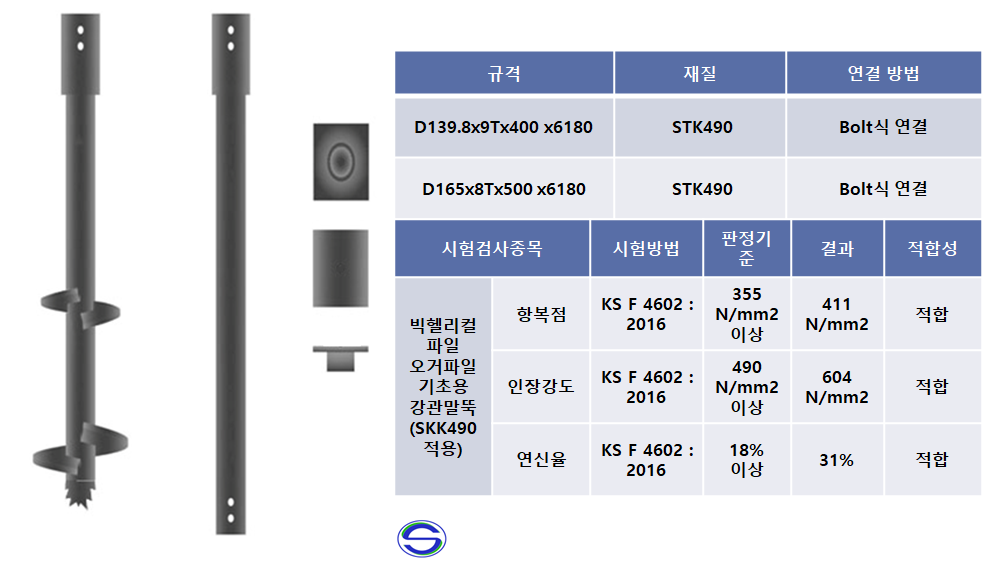

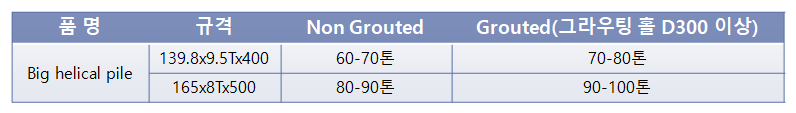

빅 헬리컬 파일 말뚝제원

주) 현장 토질과 허용지지력에 따라 상기 규격이외에 다른 규격을 사용할 수 있습니다.

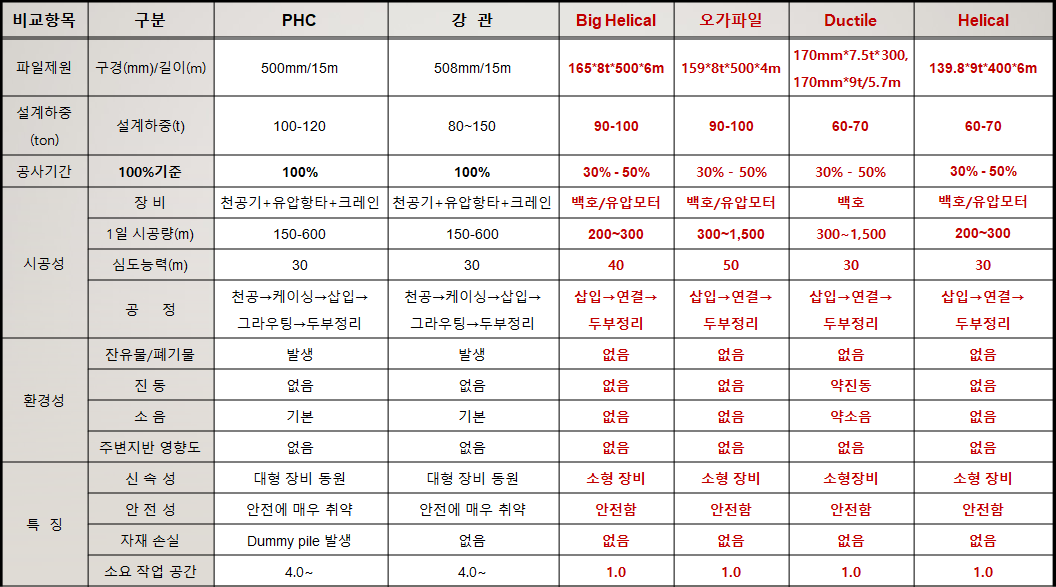

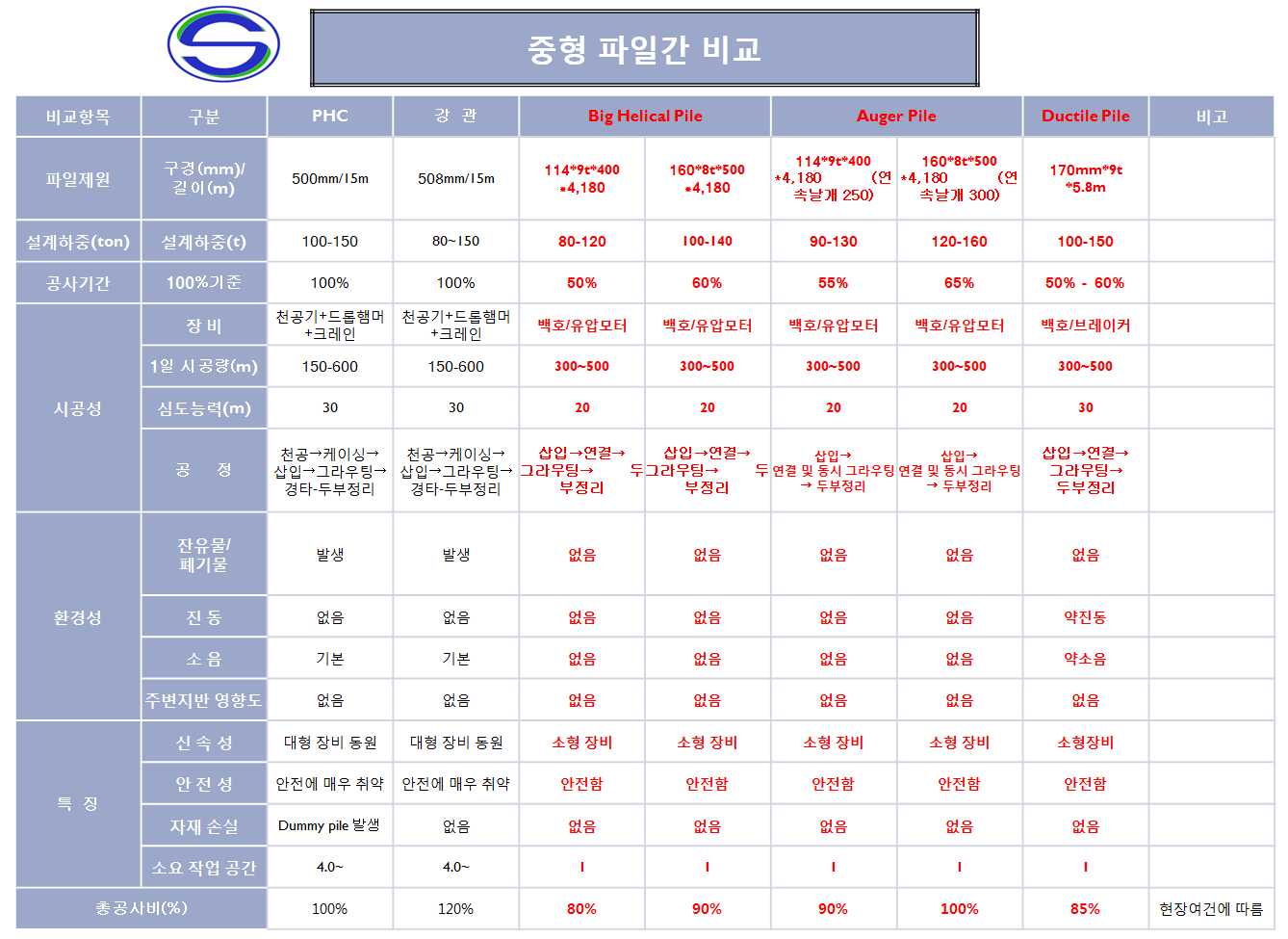

중형 파일간 비교

크게보기

•
